Fastwatt réalise le câblage de votre baie de brassage à Limay (78)
Le câblage de votre baie de brassage informatique relie les divers équipements de votre réseau, permettant une communication rapide et efficace. Une réalisation soignée de ce câblage assure des performances optimales pour votre réseau et facilite les opérations techniques dans la baie de brassage. Apprenez-en davantage sur le câblage et l’armoire de brassage informatique.
Des solutions de câblage de baie de brassage informatique sur mesure avec Fastwatt
Pour garantir la qualité de réalisation du câblage de votre baie informatique et les performances futures de votre réseau d’entreprise, l’idéal est de confier cette opération à Fastwatt !
Optimisez votre infrastructure informatique grâce à un audit réalisé par Fastwatt
Toute opération sur le câblage ou l’agencement de votre armoire de brassage informatique commence par un audit de votre réseau informatique. L’objectif est d’inventorier votre matériel et de créer le schéma de câblage optimal pour garantir le bon fonctionnement et la performance de vos équipements informatiques.
Optimisez la performance de votre réseau informatique avec une installation de baie de brassage par Fastwatt
Spécialiste de l’installation de baies de brassage informatique, Fastwatt gère l’ensemble de l’intervention. Installation et raccordement de l’armoire, organisation interne, mise en place de vos équipements réseau et câblage méticuleux de votre baie de brassage : nous nous chargeons de tout ! Nous travaillons méthodiquement pour vous offrir une parfaite lisibilité de votre réseau, simplifiant ainsi vos futures interventions et vous faisant gagner un temps précieux.
Fastwatt : l’assurance d’un réaménagement de baie de brassage informatique irréprochable
Avec le temps, votre entreprise s’agrandit et votre réseau informatique évolue. L’ajout de nouveaux matériels peut rapidement désorganiser le câblage de votre baie informatique et lui faire perdre en lisibilité. Dès que c’est le cas, il faut envisager le réaménagement de votre baie de brassage informatique. Là aussi, vous pouvez compter sur notre expertise !
Que vous ayez besoin d’équipement, de câblage de baie de brassage informatique ou de réagencement, Fastwatt met à votre service toute son expertise. Nous vous garantissons un travail soigné et le choix d’un câblage de qualité pour assurer un réseau informatique d’entreprise fiable, performant et fonctionnel.
Contactez-nous pour un devis gratuit !
Une baie de brassage informatique c’est quoi ?
Une armoire de brassage informatique centralise tout votre matériel de réseau. Dans un réseau filaire, elle rassemble également les câbles reliant divers équipements comme le routeur ou la box internet, le switch ou commutateur, l’onduleur, le NAS, les boîtiers de téléphonie et de domotique, ainsi que les serveurs additionnels du NAS.
Une armoire de brassage, également connue sous le nom de baie de brassage informatique, offre de nombreux avantages. Elle héberge le matériel informatique de votre entreprise et le protège de la poussière, des chocs, des mauvaises manipulations, de l’humidité, du vol, etc.
Un câblage de baie de brassage soigneusement réalisé offre une excellente lisibilité de votre infrastructure dans l’armoire. C’est l’avantage d’une armoire informatique bien agencée. Une bonne organisation des câbles et du matériel rend les interventions de dépannage ou de maintenance plus faciles, tout en facilitant l’ajout de nouveaux équipements ou le remplacement des anciens.
Décryptage des composants d’une baie de brassage informatique
La constitution et le câblage d’une baie de brassage informatique dépendent évidemment de la configuration de votre infrastructure. Cependant, des éléments classiques se retrouvent couramment dans la majorité des armoires de brassage.

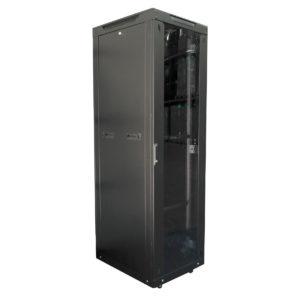

La baie de brassage
Une baie de brassage désigne une armoire métallique spécifiquement prévue pour héberger le matériel de votre réseau informatique. Elle est équipée d’une porte vitrée et de systèmes de ventilation pour dissiper la chaleur générée par les équipements en activité.
L’écart standardisé entre les fixations latérales détermine la hauteur d’une baie en unités de rack. Trois trous de fixation, alignés verticalement, équivalent à 1U. Ainsi, la taille d’une baie de brassage est définie par sa capacité à loger un nombre déterminé d’unités de rack. Par exemple, une baie de 12U peut contenir jusqu’à 12 unités : une pour le panneau de prises, une pour le switch, une pour chaque passe-câbles, etc.

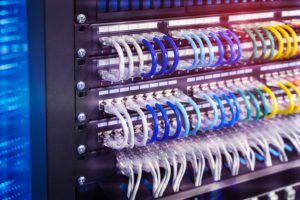

Le panneau de brassage
Le panneau de brassage rassemble tous les câbles provenant des prises réseau installées dans les locaux de l’entreprise. Chaque prise réseau de l’entreprise est connectée à une prise du rack par un câble Ethernet ou RJ45. Cette connexion permet ensuite de raccorder facilement la prise réseau à d’autres équipements, comme un switch. Pour une meilleure organisation, il est conseillé de marquer chaque prise du rack avec une étiquette pour indiquer quelle prise réseau de l’entreprise elle correspond, ce qui simplifie l’intervention du technicien informatique en cas de problème.

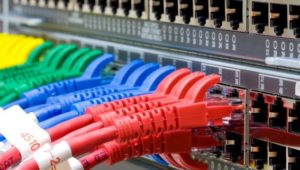

Les câbles RJ45 ou câbles Ethernet
Les câbles RJ45 sont employés comme câbles réseau pour construire le câblage de la baie de brassage informatique. Ces câbles transportent un courant faible et assurent la connexion entre les différents équipements du réseau informatique de votre entreprise.
Ils facilitent le transfert de données à des débits très élevés entre les périphériques réseau, assurant une connexion plus rapide qu’avec un réseau Wi-Fi ou sans fil. Un câblage Ethernet bien installé dans votre baie de brassage permet de maximiser le haut débit de votre connexion fibre.
Pour garantir un échange de données rapide et performant, le câblage de la baie de brassage doit être réalisé avec des câbles bien choisis. En effet, il existe différentes normes et qualités de câbles RJ45, et un choix inapproprié peut gravement perturber le fonctionnement de votre réseau. Il est donc crucial de choisir la bonne catégorie de câbles, chacune offrant un débit de données maximal et une distance maximale spécifique pour maintenir des performances optimales. En outre, chaque catégorie de câbles Ethernet pour baie de brassage informatique présente un niveau minimal de blindage distinct.
Il faut être très vigilant sur le choix du blindage des câbles de votre baie de brassage informatique pour éviter les dysfonctionnements. Un câble blindé fait écran aux perturbations électromagnétiques liées à la proximité de câbles électriques dans son environnement. Il existe différents types de blindages de câbles RJ45. Les plus performants vous offrent une qualité de connexion optimale, même à proximité d’appareils et de câbles électriques.
Le ou les bandeau(x) de prises
Le câblage d’une baie de brassage informatique nécessite l’installation d’un bandeau de prises électriques. Protégé contre les fluctuations de tension par un onduleur, ce dispositif permet de connecter électriquement tout le matériel réseau contenu dans votre armoire informatique.
Le ou les bandeau(x) passe-câbles
Le passe-câbles est un élément essentiel pour gérer efficacement le câblage dans une baie de brassage informatique. Il permet de connecter proprement les différents niveaux de la baie, en masquant les câbles pour une esthétique visuelle améliorée et une organisation optimisée de votre armoire.
Le ou les switch(s) ou commutateur(s)
Un switch ou commutateur permet de partager la connectivité Internet de votre box ou routeur sur un grand nombre de ports Ethernet. En effet, les routeurs et boxes sont équipés d’un nombre restreint de ports RJ45, pas toujours suffisant pour câbler une baie de brassage informatique d’entreprise. Le switch, alimenté par la box ou le routeur, résout cette limitation en offrant de multiples prises RJ45 auxquelles vous pouvez connecter chaque prise de votre panneau de brassage.
Contactez-nous pour un devis gratuit !

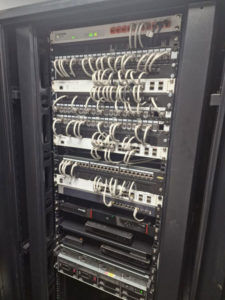

Maîtriser l’installation d’une baie de brassage informatique : un processus méthodique
L’installation et le câblage d’une baie de brassage informatique nécessitent plusieurs étapes. La première étape consiste à installer l’armoire à son emplacement, situé à proximité d’une prise électrique pour alimenter l’onduleur, ainsi qu’à proximité de l’arrivée de votre réseau en fibre optique ou de votre ligne ADSL.
Ensuite, il faut rassembler tous les câbles RJ45 associés aux prises réseau des différentes zones de vos locaux professionnels. Une fois les noyaux amenés dans l’armoire de brassage, vous pouvez les connecter aux prises du panneau de brassage et fixer celui-ci sur une unité de rack de la baie à l’aide d’écrous adaptés.
L’étape suivante consiste à fixer le bandeau de prises électriques en partie basse de la baie informatique. L’installation se poursuit avec la fixation d’un bandeau passe-câbles sous le panneau de brassage. Vous pourrez ensuite fixer un switch juste en dessous et le brancher sur une prise du bandeau de prises. Un second passe-câbles installé au-dessous du switch vous permettra de câbler proprement les connexions entre le panneau de brassage et le switch.
Une fois toutes les prises RJ45 reliées au switch, il vous reste à installer votre routeur et votre NAS. Le NAS est branché à une prise électrique du bandeau et relié au switch par des câbles RJ45. Le routeur ou la box s’installent de la même façon, avec en plus une connexion à l’alimentation fibre ou ADSL. Pour poser ces éléments dans votre baie de brassage informatique, vous pouvez installer des tablettes rackables spécifiquement conçues. Ensuite, vous pourrez relier vos différentes passerelles pour la téléphonie, la domotique, l’éclairage PoE de votre entreprise ou d’autres équipements.

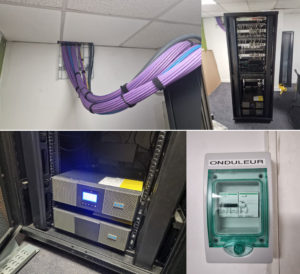

Pour terminer, la dernière étape du câblage de votre baie de brassage informatique consiste à brancher l’onduleur. Une fois cela fait, le bandeau de prises est alimenté électriquement, permettant à votre réseau informatique de fonctionner.
Nos conseils pour optimiser le câblage de votre baie de brassage
Pour un câblage efficace de votre baie de brassage informatique, il est crucial de procéder de manière organisée. Le but est d’obtenir un réseau clair et performant, ce qui facilite les interventions futures et assure une haute qualité.
Il est donc essentiel d’identifier chaque noyau RJ45 afin de savoir exactement à quelle prise réseau de l’entreprise il est associé. De plus, lors du brassage entre le panneau de brassage et le switch, il est crucial de respecter l’ordre des câbles. Concrètement, il faut connecter la prise 1 du panneau de brassage à la prise 1 du switch, et ainsi de suite pour toutes les prises. Cela simplifiera les interventions futures.
L’emploi de câbles appropriés au débit et à la configuration de votre installation assure les performances futures de votre réseau. Veillez à bien choisir les normes et à la qualité de blindage. Pour terminer, n’hésitez pas à utiliser des câbles Ethernet de couleurs variées pour distinguer vos équipements réseau, ce qui facilitera la lisibilité du câblage de votre armoire de brassage.
Contactez-nous pour un devis gratuit !
Fastwatt c’est aussi une expertise complète en électricité générale et éclairage
Des installations électriques industrielles et tertiaires de qualité à Limay (78) avec Fastwatt
Depuis plus de quinze ans, Fastwatt réalise des installations électriques pour les secteurs industriel et tertiaire. Nos experts en électricité, hautement qualifiés et expérimentés, sont régulièrement formés aux dernières avancées technologiques, assurant la conformité de vos installations aux normes les plus strictes. Une installation bien conçue, fiable et moderne est essentielle pour minimiser les coûts de dépannage et les risques d’incidents.
Fastwatt : Expert en éclairage LED pour le secteur tertiaire, l’industrie et les copropriétés à Limay (78)
Les bâtiments tertiaires consomment énormément d’électricité pour leur éclairage. Il existe un potentiel significatif d’économies d’énergie, sachant que 80 % de ces bâtiments utilisent des éclairages de génération ancienne, très gourmands en énergie. FastWatt vous propose de passer à l’éclairage LED pour votre bâtiment tertiaire. La modernisation de votre système d’éclairage commence toujours par un audit détaillé de votre installation actuelle. Nous cherchons ensuite la solution technique idéale pour répondre à vos besoins.

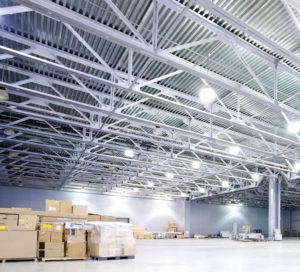

En remplaçant les systèmes d’éclairage énergivores par des LED, le relamping industriel permet de réaliser des économies d’énergie substantielles. Dans les bâtiments industriels, cela signifie remplacer les néons par des tubes LED beaucoup moins gourmands en électricité. Les économies d’énergie sont particulièrement importantes lors du relamping LED dans l’industrie, étant donné que les bâtiments sont souvent vastes et éclairés en permanence.
Le relamping LED en copropriété offre de multiples bénéfices. Le premier est la baisse des coûts d’éclairage des communs, réduisant ainsi les charges de copropriété. Les ampoules LED durent en moyenne 12 ans, ce qui implique des remplacements moins fréquents et moins de déchets produits.
